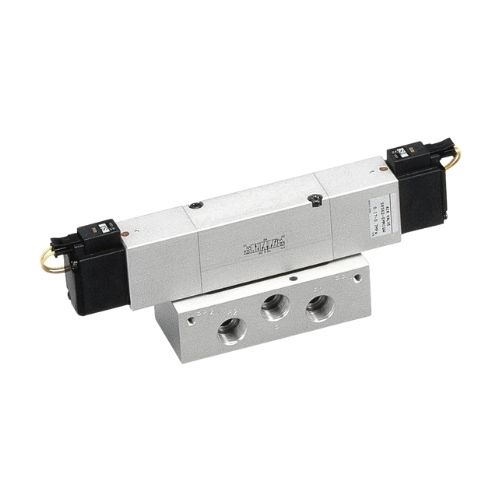

Small-size Solenoid Valve Model:SR562

คำอธิบาย

ซีรีส์ SR562 เป็นโซลินอยด์วาล์วลมแบบไร้น้ำมัน 5 พอร์ตขนาดกะทัดรัด มีวาริสเตอร์สำหรับไฟฟ้ากระแสสลับและไดโอดฟลายวีลสำหรับไฟฟ้ากระแสตรงเป็นอุปกรณ์มาตรฐานเพื่อป้องกันไฟกระชาก ในกรณีของแหล่งจ่ายไฟกระแสสลับ สามารถใช้กับไฟฟ้ากระแสสลับ 100V ถึง 120V / ไฟฟ้ากระแสสลับ 200 ถึง 240V แรงดันไฟฟ้ามาตรฐาน DC24V, AC100V และ AC200V

ข้อมูลจำเพาะทางเทคนิค
ประเภทผลิตภัณฑ์: แบบตรง
รุ่นผลิตภัณฑ์: 5 พอร์ต 2 ตำแหน่ง, 5 พอร์ต 3 ตำแหน่ง
วิธีการควบคุม: วาล์วโซลินอยด์
การกำหนดค่าวาล์ว: 5 พอร์ต 2 ตำแหน่ง: แบบกลับ (SR562-R), แบบหน่วง (SR562-D) 5 พอร์ต 3 ตำแหน่ง: แบบปิดกึ่งกลาง (SR562-C), แบบระบายกลาง (SR562-E), แบบแรงดันกลาง (SR562-P)
ขนาดพอร์ต: (P, A, B)･ชนิดท่อเกลียวตรง: Rc3/8(R1, R2)･ชนิดท่อเกลียวตรง: Rc3/8
ขนาดรูเปิด: SR562-R, SR562-D: 40 มม.² SR562-C, SR562-E, SR562-P: 35 มม.²
สำหรับชนิดของไหล: อากาศ
น้ำมันหล่อลื่น: ไม่จำเป็น (แต่สามารถใช้ได้)
ระดับแรงดัน: 0.17～0.7MPa
แรงดันที่ป้องกัน: 1.05MPa
เวลาตอบสนอง: 12V DC, 24V DC (ในสถานะเปิด/ปิด)･SR562-R: 25/30ms หรือน้อยกว่า SR562-D: 15ms หรือน้อยกว่า SR562-C, SR562-E, SR562-P: 25/25ms หรือน้อยกว่า 100V AC, 200V AC (ในสถานะเปิด/ปิด)･SR562-R: 25/25ms หรือน้อยกว่า SR562-D: 15ms หรือน้อยกว่า SR562-C, SR562-E, SR562-P: 25/25ms หรือน้อยกว่า ค่าที่ความดันอากาศ 0.5MPa ค่าที่ได้มาจากตำแหน่งตรงข้ามในกรณีของวาล์ว 2 ตำแหน่ง หรือในสถานะวาล์วเป็นกลางในกรณีของวาล์ว 3 ตำแหน่ง มิลลิวินาที
อุณหภูมิในการทำงาน: +5 ถึง +50℃ (อุณหภูมิแวดล้อมและอุณหภูมิของไหล) °C
การติดตั้ง: ฟรี
ฟังก์ชันการแทนที่: การแทนที่ด้วยตนเอง: การผลัก
ความต้านทานการสั่นสะเทือน: SR562-R: 1373.0 ม./วินาที² (1373.0 ม./วินาที² ในทิศทางแกน) SR562-D: 1373.0 ม./วินาที² (245.2 ม./วินาที² ในทิศทางแกน) SR562-C, SR562-E, SR562-P: 1373.0 ม./วินาที² (490.3 ม./วินาที² ในทิศทางแกน)
อัตราการกระแทกสูงสุด: SR562-R: 1373.0 ม./วินาที² (1373.0 ม./วินาที² ในทิศทางแกน) SR562-D: 1373.0 ม./วินาที² (245.2 ม./วินาที² ในทิศทางแกน) SR562-C, SR562-E, SR562-P: 1373.0 ม./วินาที² (490.3 ม./วินาที² ในทิศทางแกน)
แรงดันไฟฟ้าขาเข้า: 12V DC, DC24V 100V AC, 200V AC 50Hz/60Hz V, 12V DC: 10.8V DC ถึง 13.2V (12V±10%) 24V DC: 21.6V DC ถึง 26.4V (24V±10%) 100V AC: 90V AC ถึง 132V (100V-10% ถึง +32%) 200V AC: 180V AC ถึง 264V (200V-10% ถึง +32%)
ประเภทคอยล์: 12V DC, 24V DC: ไดโอดฟลายวีลป้องกันไฟกระชาก 100V AC, 200V AC: ชนิดกันแสง
กระแสเริ่มต้น: 100V AC 50Hz:55mA, 60Hz:49mA 200V AC 50Hz:28mA, 60Hz:25mA (เมื่อใช้แรงดันไฟฟ้าที่กำหนด) mA
กระแสไฟฟ้าทำงาน: 12V DC:140mA (1.7W) 24V DC:75mA (1.8W) 100V AC 50Hz:24mA, 60Hz:19mA 200V AC 50Hz:12mA, 60Hz:10mA (เมื่อใช้แรงดันไฟฟ้าที่กำหนด) mA
การรั่วไหลของวงจรที่ยอมรับได้: 12V DC:8.0mA 24V DC:4.0mA 100V AC 50Hz/60Hz:4.0mA 200V AC 50Hz/60Hz:2.0mA
ฉนวน: 100MΩ หรือมากกว่า
การเชื่อมต่อไฟฟ้า: ประเภทสายนำไฟฟ้า พร้อมวงจรป้องกัน (RK): ประเภทซ็อกเก็ต P ขนาด 300 มม. พร้อมไฟแสดงสถานะ หลอดไฟ/วงจรป้องกัน (PW): 300 มม. (มาตรฐาน), 1000 มม. (1 ลิตร), 3000 มม. (3 ลิตร) (สั่งซื้อ) ประเภทซ็อกเก็ต Q พร้อมหลอดไฟแสดงสถานะ/วงจรป้องกัน (QW): 300 มม. (มาตรฐาน), 1000 มม. (1 ลิตร), 3000 มม. (3 ลิตร) (สั่งซื้อ) ประเภทซ็อกเก็ต DIN พร้อมหลอดไฟแสดงสถานะ/วงจรป้องกัน (DW)
สีสายไฟ: 12V DC สีน้ำตาล: +, ดำ: – 24V DC สีแดง: +, ดำ: – 100V AC: สีเหลือง 200V AC: สีขาว สายไฟขนาด 1 ม. (1 ลิตร) และ 3 ม. (3 ลิตร) ของวาล์วประเภทซ็อกเก็ต P และซ็อกเก็ต Q มีสีแดงและสีดำ
สี LED: 12V DC, 24V DC: สีแดง 100V AC: สีเหลือง 200V AC: สีเขียว
อุปกรณ์ป้องกันไฟกระชาก: 12V DC, 24V DC: ไดโอดฟลายวีล 100V AC, 200V AC: วาริสเตอร์
อุปกรณ์เสริม: แผ่นยึด (เฉพาะแบบรีเทิร์น)
น้ำหนัก: 310 กรัม (SR562-R), 420 กรัม (SR562-D), 510 กรัม (SR562-C, SR562-E, SR562-P)

คุณสมบัติ/ประโยชน์:
สามารถเลือกวิธีการสลับวาล์วได้จาก 5 แบบ
・มีข้อกำหนดแรงดันไฟฟ้ามาตรฐานให้เลือก 3 แบบ
・มีสายไฟ 4 แบบพร้อมวงจรป้องกัน
・ข้อกำหนดของแมนิโฟลด์รองรับได้สูงสุด 10 สถานี
・สามารถใช้งานได้โดยไม่ต้องเติมน้ำมัน
