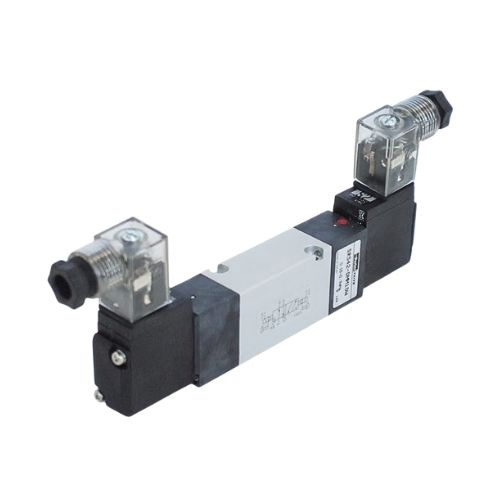

Small-size Solenoid Valve Model:SR542

คำอธิบาย

ซีรีส์ SR542 เป็นโซลินอยด์วาล์วลมแบบไร้น้ำมัน 5 พอร์ตขนาดกะทัดรัด มีวาริสเตอร์สำหรับไฟฟ้ากระแสสลับและไดโอดฟลายวีลสำหรับไฟฟ้ากระแสตรงเป็นอุปกรณ์มาตรฐานเพื่อป้องกันไฟกระชาก ในกรณีของแหล่งจ่ายไฟกระแสสลับ สามารถใช้กับไฟฟ้ากระแสสลับ 100V ถึง 120V / ไฟฟ้ากระแสสลับ 200 ถึง 240V แรงดันไฟฟ้ามาตรฐาน DC24V, AC100V และ AC200V

ข้อมูลจำเพาะทางเทคนิค
ประเภทผลิตภัณฑ์: แบบตรง
รุ่นผลิตภัณฑ์: 5 พอร์ต 2 ตำแหน่ง, 5 พอร์ต 3 ตำแหน่ง
วิธีการควบคุม: วาล์วโซลินอยด์
การกำหนดค่าวาล์ว: 5 พอร์ต 2 ตำแหน่ง: แบบกลับ (SR542-R), แบบหน่วง (SR542-D) 5 พอร์ต 3 ตำแหน่ง: แบบปิดกึ่งกลาง (SR542-C), แบบระบายกลาง (SR542-E), แบบแรงดันกลาง (SR542-P)
ขนาดพอร์ต: (P, A, B)･N1: แบบท่อเกลียวตรง (Rc1/8) VA: มีข้อต่อแบบสัมผัสเดียวที่ด้านรอง (เส้นผ่านศูนย์กลางภายนอกของท่อ φ4) VB: มีข้อต่อแบบสัมผัสเดียวที่ด้านรอง (เส้นผ่านศูนย์กลางภายนอกของท่อ φ6) WA: มีข้อต่อแบบสัมผัสเดียวทั้งสองด้าน (เส้นผ่านศูนย์กลางภายนอกของท่อ φ4) WB: มีข้อต่อแบบสัมผัสเดียวทั้งสองด้าน (เส้นผ่านศูนย์กลางภายนอกของท่อ φ6)(R1,R2)･ชนิดท่อเกลียวตรง: Rc1/8
ขนาดรู: SR542-R, SR542-D: 10.2 มม.² SR542-C, SR542-E, SR542-P: 9.0 มม.²
สำหรับชนิดของเหลว: อากาศ
น้ำมันหล่อลื่น: ไม่จำเป็น (แต่สามารถใช้ได้)
ระดับแรงดัน: 0.15 ถึง 0.7 MPa
แรงดันที่ป้องกัน: 1.05 MPa
เวลาตอบสนอง: 12V DC, 24V DC (ในสถานะเปิด/ปิด)･SR542-R: 15/20 มิลลิวินาที หรือน้อยกว่า SR542-D: 15 มิลลิวินาที หรือน้อยกว่า SR542-C, SR542-E, SR542-P: 15/35 มิลลิวินาที หรือน้อยกว่า 100 โวลต์ AC, 200 โวลต์ AC (ในสถานะเปิด/ปิด)･SR542-R: 15/15 มิลลิวินาที หรือต่ำกว่า SR542-D: 15ms หรือต่ำกว่า SR542-C, SR542-E, SR542-P: 15/20ms หรือต่ำกว่าค่าที่ความดันอากาศ 0.5 MPa ค่าที่ได้มาจากตำแหน่งตรงข้ามในกรณีของวาล์ว 2 ตำแหน่งหรือในสถานะวาล์วเป็นกลางในกรณีของวาล์ว 3 ตำแหน่ง มิลลิวินาที
อุณหภูมิในการทำงาน: +5 ถึง +50℃ (อุณหภูมิแวดล้อมและอุณหภูมิของไหล) °C
การติดตั้ง: ฟรี
ฟังก์ชันการแทนที่: การแทนที่ด้วยตนเอง: การผลัก
ความต้านทานการสั่นสะเทือน: SR542-R, SR542-D: 1373.0 ม./วินาที² (294.2 ม./วินาที² ในแนวแกน) SR542-C, SR542-E, SR542-P: 294.2 ม./วินาที²
อัตราการกระแทกสูงสุด: SR542-R, SR542-D: 1373.0 ม./วินาที² (294.2 ม./วินาที² ในแนวแกน) SR542-C, SR542-E, SR542-P: 294.2 ม./วินาที²
แรงดันไฟฟ้าขาเข้า: 12V DC, DC24V 100V AC, 200V AC 50Hz/60Hz V, 12V DC: 10.8V DC ถึง 13.2V (12V±10%) 24V DC: 21.6V DC ถึง 26.4V (24V±10%) 100V AC: 90V AC ถึง 132V (100V-10% ถึง +32%) 200V AC: 180V AC ถึง 264V (200V-10% ถึง +32%)
ประเภทคอยล์: 12V DC, 24V DC: ไดโอดฟลายวีลป้องกันไฟกระชาก 100V AC, 200V AC: ชนิดกันแสง
กระแสไฟเริ่มต้น: 100V AC 50Hz: 55mA, 60Hz: 49mA 200V AC 50Hz: 28mA, 60Hz: 25mA (เมื่อใช้แรงดันไฟฟ้าที่กำหนด) mA
กระแสไฟทำงาน: 12V DC: 140mA (1.7W) 24V DC: 75mA (1.8W) 100V AC 50Hz:24mA, 60Hz:19mA 200V AC 50Hz:12mA, 60Hz:10mA (เมื่อใช้แรงดันไฟฟ้าที่กำหนด) mA
การรั่วไหลของวงจรที่ยอมรับได้: 12V DC:8.0mA 24V DC:4.0mA 100V AC 50Hz/60Hz:4.0mA 200V AC 50Hz/60Hz:2.0mA
ฉนวน: 100MΩ หรือมากกว่า
การเชื่อมต่อไฟฟ้า: ประเภทสายนำไฟฟ้า พร้อมวงจรป้องกัน (RK): 300 มม. ประเภทซ็อกเก็ต P พร้อมไฟแสดงสถานะ/วงจรป้องกัน (PW): 300 มม. (มาตรฐาน), 1000 มม. (1 ลิตร), 3000 มม. (3 ลิตร) (สั่งซื้อ) ประเภทซ็อกเก็ต Q พร้อมไฟแสดงสถานะ/วงจรป้องกัน (QW): 300 มม. (มาตรฐาน), 1000 มม. (1 ลิตร), 3000 มม. (3 ลิตร) (สั่งซื้อ) ประเภทซ็อกเก็ต DIN พร้อมไฟแสดงสถานะ/วงจรป้องกัน วงจร (DW)
สีของสายนำ: 12V DC น้ำตาล: +, ดำ: – 24V DC แดง: +, ดำ: – 100V AC: สีเหลือง 200V AC: สีขาว สายนำขนาด 1 ม. (1 ลิตร) และ 3 ม. (3 ลิตร) ของวาล์วแบบซ็อกเก็ต P และซ็อกเก็ต Q มีสีแดงและดำ
สี LED: 12V DC, 24V DC: สีแดง 100V AC: สีเหลือง 200V AC: สีเขียว
อุปกรณ์ป้องกันไฟกระชาก: 12V DC, 24V DC: ไดโอดฟลายวีล 100V AC, 200V AC: วาริสเตอร์
อุปกรณ์เสริม: แผ่นยึด (เฉพาะแบบรีเทิร์น)
น้ำหนัก: 105 กรัม (SR542-R), 155 กรัม (SR542-D), 190 กรัม (SR542-C, SR542-E, SR542-P)

คุณสมบัติ/ประโยชน์:
・สามารถเลือกวิธีการสลับวาล์วได้ 5 แบบ
・มีข้อกำหนดแรงดันไฟฟ้ามาตรฐานให้เลือก 3 แบบ
・มีสายไฟ 4 แบบพร้อมวงจรป้องกัน
・ข้อกำหนดของแมนิโฟลด์รองรับได้สูงสุด 10 สถานี
・สามารถใช้งานได้โดยไม่ต้องเติมน้ำมัน
