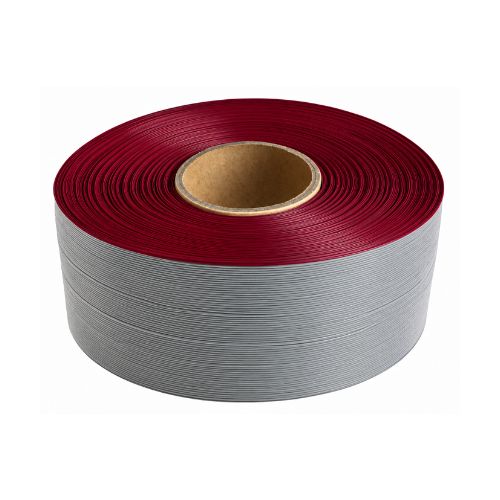

RS PRO Ribbon Cable, Flat, 1.27 mm Pitch, 64, 30 m Length

RS PRO IDC Ribbon Cables

สายแพ (Flat Ribbon Cable) จาก RS PRO รุ่นนี้เหมาะสำหรับการใช้งานร่วมกับขั้วต่อ IDC ทั่วไปที่มีจำหน่ายในท้องตลาด สายแพชนิดนี้ประกอบด้วยตัวนำไฟฟ้าที่เป็นลวดทองแดงตีเกลียวเคลือบดีบุกวางเรียงขนานกัน และถูกยึดติดอยู่ระหว่างชั้นฟิล์ม PVC สีเทา ทำให้มีลักษณะแบนราบ เหมาะสำหรับใช้งานร่วมกับขั้วต่อแบบ IDC (Insulation Displacement Connectors) รุ่น Speedbloc® บริเวณขอบด้านหนึ่งจะมีแถบสีแดงเพื่อระบุตำแหน่งของตัวนำเส้นแรก สายแพนี้สามารถแยกออกเป็นเส้นย่อยตามจำนวนที่ต้องการได้โดยการฉีกแยกออกจากกันระหว่างแนวตัวนำ ชั้นฟิล์มที่ยึดติดกันช่วยให้ตัวนำแต่ละเส้นมีการจัดเรียงและระยะห่างที่แม่นยำ ซึ่งเป็นสิ่งสำคัญในขั้นตอนการประกอบเข้ากับขั้วต่อ ตัวนำแต่ละเส้นประกอบขึ้นจากลวดฝอยจำนวน 7 เส้น ขนาด 36 AWG (เส้นผ่านศูนย์กลาง 0.13 มม.) รวมเป็นขนาด 28 AWG (พื้นที่หน้าตัด 0.08 ตร.มม.)

สายแพ (Flat Ribbon Cable) ประกอบด้วยสายไฟเส้นเล็กจำนวนมากที่วางเรียงขนานกันจนกลายเป็นแถบแบนราบเพียงเส้นเดียว สายแพประเภทนี้มักพบในระบบอิเล็กทรอนิกส์ที่ต้องการบัสข้อมูลหลายชุดเพื่อเชื่อมต่ออุปกรณ์ต่อพ่วงภายในระบบ การใช้รหัสสีบนสายแพเป็นวิธีที่นิยมใช้เพื่อลดความเสี่ยงในการต่อสายสลับด้านโดยไม่ตั้งใจ นอกจากนี้ สายแพยังช่วยประหยัดพื้นที่และลดเวลาในขั้นตอนการประกอบและเชื่อมต่อวงจรไฟฟ้าอีกด้วย

ตัวเลือกสายแพสำหรับขั้วต่อ IDC (Insulation Displacement Connectors) ได้แก่:

• 289-9846 – 10 way,12.7mm x 5m
• 289-9852 – 14 way, 17.8mm x 5m
• 289-9874 – 16 way, 20.3mm x 5m
• 289-9896 – 20 way, 25.4mm x 5m
• 289-9919 – 25 way, 31.8mm x 5m
• 289-9925 – 26 way, 33mm x 5m
• 289-9931 – 34 way, 43.2mm x 5m
• 289-9969 – 37 way, 47mm x 5m
• 289-9975 – 40 way, 50.8mm x 5m
• 289-9981 – 50 way, 63.5mm x 5m
• 289-9997 – 64 way, 81.3mm x 5m
• 360-093 – 10 way, 12.7mm x 30m
• 360-100 – 14 way, 17.8 mm x 30m
• 360-223 – 15 way, 19.1mm x 30m
• 360-116 – 16 way, 20.3mm x 30m
• 360-122 – 20 way, 25.4mm x 30m
• 360-138 – 24 way, 30.5mm x 30m
• 360-144 – 25 way, 31.8mm x 30m
• 360-150 – 26 way, 3mm x 30m
• 360-166 – 34 way, 43.2mm x 30m
• 360-172 – 36 way, 45.7mm x 30m
• 360-188 – 37 way, 47mm x 30m
• 360-194 – 40 way, 50.8mm x 30m
• 360-201 – 50 way, 63.5mm x 30m
• 360-217 – 64 way, 81.3mm x 30m

RS PRO มีสายแพและสายเคเบิลแบบแบนให้เลือกมากมายหลากหลายรูปแบบและเกรดคุณภาพ

คุณสมบัติและข้อดี

• มีลักษณะแบนและยืดหยุ่น – สามารถเดินสายในพื้นที่จำกัดได้ง่าย
• ช่วยให้การจัดเก็บสายไฟดูเป็นระเบียบเรียบร้อย
• มีให้เลือกหลายขนาด ตั้งแต่แบบ 10 เส้น ไปจนถึง 64 เส้น
• ระบุตำแหน่งด้วยสี – มีแถบสีแดงที่ขอบด้านหนึ่งเพื่อป้องกันการต่อสายกลับด้าน
• ระยะห่างระหว่างตัวนำไฟฟ้าคือ 1.27 มม. (0.05 นิ้ว)
• ผ่านการรับรองมาตรฐาน UL (Style 2651)

การใช้งานทั่วไป

สายแพ (Ribbon cable) หรือที่เรียกอีกอย่างว่าสายแบบแบน (planar cable) มักใช้สำหรับเชื่อมต่ออุปกรณ์ต่อพ่วงภายในคอมพิวเตอร์ เช่น ฮาร์ดไดรฟ์
