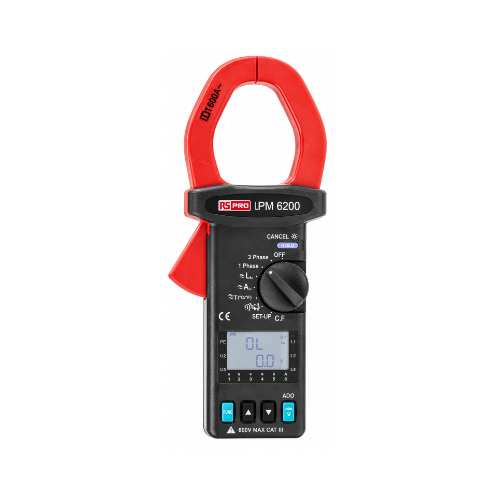

RS PRO IPM6200 Power Quality Analyser, 3-Phase, 1500 A Max, 600V

เครื่องวิเคราะห์คุณภาพไฟฟ้า RS PRO IPM 6200

RS PRO IPM 6200 เป็นเครื่องวิเคราะห์คุณภาพไฟฟ้าแบบกราฟิกที่คุ้มค่า รองรับระบบไฟฟ้าเฟสเดียวและระบบ 3 เฟสแบบสมดุล (Balanced) โดยสามารถวัดกระแสสลับ (AC) ได้สูงสุด 1500A มาพร้อมฟังก์ชันบันทึกข้อมูลเพื่อใช้ในการวิเคราะห์และตรวจสอบปัญหาคุณภาพไฟฟ้าและความผิดปกติของระบบไฟฟ้าในงานติดตั้งและวงจรไฟฟ้าต่างๆ อุปกรณ์มาพร้อมกับสายเชื่อมต่อ USB แบบแยกสัญญาณทางแสง (Optically isolated) และซอฟต์แวร์วิเคราะห์ ซึ่งช่วยให้สามารถแสดงผลค่าที่วัดได้ รวมถึงดาวน์โหลด ควบคุม และวิเคราะห์ข้อมูลที่บันทึกไว้ผ่านคอมพิวเตอร์ตั้งโต๊ะหรือแล็ปท็อป

อุปกรณ์ที่ให้มาในชุด

สาย USB แบบแยกสัญญาณทางแสง (Opto-isolated), ซอฟต์แวร์สำหรับ PC (บนแผ่น CD), สายวัดพร้อมคลิปปากจระเข้, ซอฟต์แวร์และคู่มือการใช้งาน, และแบตเตอรี่อัลคาไลน์ขนาด AA (2 ก้อน)

คุณสมบัติและจุดเด่น

• วิเคราะห์คุณภาพไฟฟ้าสำหรับระบบเฟสเดียวและระบบ 3 เฟสแบบสมดุล
• แสดงผลรูปคลื่นแรงดันไฟฟ้าและกระแสไฟฟ้าในรูปแบบกราฟิก
• หน้าจอ LCD แบบดอทเมทริกซ์ (128 x 64 จุด) พร้อมไฟส่องสว่างพื้นหลัง (Backlight)
• วัดค่ากำลังไฟฟ้าจริง (Active Power) ได้สูงสุด 9999kW
• วัดค่ากำลังไฟฟ้ารีแอคทีฟ (Reactive Power: VAR, kVAR)
• วัดค่ากำลังไฟฟ้าปรากฏ (Apparent Power: VA, kVA)
• วัดค่าตัวประกอบกำลังไฟฟ้า (Power Factor: PF) และมุมเฟส (Phase Angle)
• คำนวณค่าพลังงานไฟฟ้า (WH และ kWH)
• วัดค่าแรงดันไฟฟ้าแบบ True RMS ด้วยความแม่นยำพื้นฐาน 0.5%
• วัดค่ากระแสไฟฟ้า (A) แบบ True RMS ด้วยความแม่นยำพื้นฐาน 1% ของช่วงการวัด
• วัดค่าความต้องการพลังงานสูงสุด (Maximum Demand) ในช่วงเวลาที่กำหนดได้
• แสดงผลแผนภาพเฟส (Phase Diagram) แบบกราฟิก และแสดงค่า Peak แบบรวดเร็ว
• ตั้งค่าอัตราส่วน CT (CT Ratio) ได้ตั้งแต่ 1 ถึง 3000 สำหรับการวัดกำลังไฟฟ้าสูงมาก
• บันทึกข้อมูลลงหน่วยความจำภายในได้สูงสุด 50,000 ค่า หรือเหตุการณ์ Transient 32,000 เหตุการณ์ พร้อมตั้งค่าช่วงเวลาการบันทึกได้
• ตั้งค่าช่วงเวลาการบันทึกข้อมูลได้ตั้งแต่ 1 ถึง 3000 วินาที
• ฟังก์ชันปิดเครื่องอัตโนมัติภายใน 15 นาที
• นาฬิกาแสดงเวลาจริง (Real-time clock)
• ฟังก์ชันค้างค่าหน้าจอ (Hold function)
• รองรับขนาดตัวนำไฟฟ้า: สายเคเบิลสูงสุด 55 มม. (โดยประมาณ) และบัสบาร์ขนาด 65 มม. x 24 มม.
• ขนาดเครื่อง: 271 มม. x 112 มม. x 46 มม.
• น้ำหนัก: 647 กรัม (รวมแบตเตอรี่)

การใช้งาน

• อุปกรณ์อิเล็กทรอนิกส์กำลัง (Power electronics)
• อาคารพาณิชย์
• โรงงานและกระบวนการผลิตทางอุตสาหกรรม
• ศูนย์ข้อมูล (Data centers)
