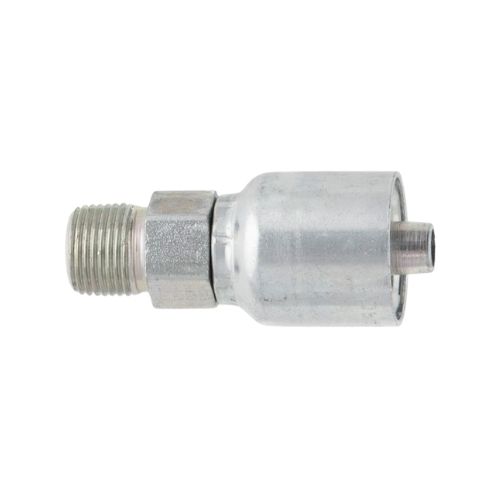

Crimp Style Hydraulic Hose Fitting – 77 Series Fittings

คำอธิบาย

ข้อต่อท่อไฮดรอลิกแบบบีบ รุ่น 77 จาก Parker Hannifin เป็นข้อต่อแบบยึดแน่นถาวร ราคาประหยัด เหมาะสำหรับงานแรงดันสูง ออกแบบมาเพื่อใช้กับเครื่องบีบสายของ Parkrimp ข้อต่อรุ่น 77 ใช้แรงกดน้อยกว่า และประกอบง่าย โครงสร้างแบบชิ้นเดียวขนาดกะทัดรัด ให้ประสิทธิภาพที่ดีกว่า ทั้งในด้านความคุ้มค่า การไหล และลดการสูญเสียความร้อนและแรงดัน รวมถึงลดความซับซ้อน ข้อต่อรุ่น 77 สามารถใช้งานร่วมกับท่อแรงดันคงที่ได้หลากหลายชนิด ออกแบบมาเพื่อประสิทธิภาพ ความปลอดภัย และสมรรถนะ เมื่อใช้ร่วมกับท่อ No-Skive ของ Parker ข้อต่อรุ่น 77 สามารถประกอบได้โดยไม่ต้องถอดปลอกหุ้มท่อด้านนอก มีให้เลือกหลายวัสดุและหลายรูปแบบปลาย ข้อต่อรุ่น 77 มีขนาดตั้งแต่ ¼ นิ้ว ถึง 2 นิ้ว

ข้อมูลจำเพาะทางเทคนิค
ขนาดพอร์ต: 1/2 ถึง 2-3/8 นิ้ว
ขนาดการเชื่อมต่อ: ดูรายละเอียดชิ้นส่วน

ข้อมูลจำเพาะทางเทคนิค วัสดุที่ใช้ในการผลิต: เหล็ก, สแตนเลส
รูปทรง: ตรง, ข้อศอก 22.5°, ข้อศอก 30°, ข้อศอก 45°, ข้อศอก 60°, ข้อศอก 67.5°, ข้อศอก 90°
การใช้งาน: ระบบไฮดรอลิก
ประเภทการเชื่อมต่อ: ดูรายละเอียดทางเทคนิคของชิ้นส่วน
เส้นผ่านศูนย์กลางภายในของท่อ: 12.7 ถึง 50.8 มม., -8 ถึง -32 (ขนาด), 1/2 ถึง 2 นิ้ว
อุณหภูมิใช้งานสูงสุด: โปรดดูรายละเอียดในชิ้นส่วน
อุณหภูมิใช้งานต่ำสุด: โปรดดูรายละเอียดในชิ้นส่วน
แรงดันใช้งานสูงสุด: โปรดดูรายละเอียดในชิ้นส่วน

ขนาดหน้าแปลน: 1/2 ถึง 2 นิ้ว
รูปแบบผลิตภัณฑ์: ข้อต่อท่อ NPTF ตัวผู้ – แบบแข็ง, ข้อต่อท่อ API ตัวผู้ – แบบแข็ง, ข้อต่อ JIC 37° ตัวผู้ – แบบแข็ง, ข้อต่อเกลียวตรง SAE ตัวผู้พร้อมโอริง – แบบแข็ง, ข้อต่อ JIC 37° ตัวเมีย – แบบหมุนได้, หน้าแปลนเต็ม – รหัส 61/62, หัวหน้าแปลน SAE รหัส 61, หัวหน้าแปลน SAE รหัส 61 5000psi, หัวหน้าแปลน SAE รหัส 62, หัวหน้าแปลน Caterpillar®, หัวหน้าแปลน Komatsu, ข้อต่อ Seal-Lok ตัวเมีย – แบบหมุนได้, ข้อต่อ Seal-Lok ตัวผู้ – แบบแข็ง – (พร้อมโอริง), ข้อต่อเมตริก S ตัวเมีย – แบบหมุนได้ – (กรวย 24° พร้อมโอริง), ข้อต่อเมตริก S ตัวผู้ – แบบแข็ง – (กรวย 24°), ข้อต่อท่อขนาน BSP ตัวเมีย – แบบหมุนได้ – (บาน 30°), ข้อต่อท่อขนาน BSP ตัวเมีย – แบบหมุนได้ – (กรวย 60°), ข้อต่อเมตริกกรวย 24° ตัวผู้ – แบบแข็ง

ตลาด:
• การใช้งาน:
• ทางทหาร
• การก่อสร้าง
• ป่าไม้
• บริการบ่อน้ำมัน
• อุตสาหกรรม
• เหมืองแร่

คุณสมบัติ/ประโยชน์:
• หกเหลี่ยมเมตริก
• แรงกดง่าย
• มีวัสดุให้เลือกหลากหลาย เช่น เหล็กและสแตนเลส
• รูปแบบปลายท่อหลากหลาย
• ชิ้นเดียวช่วยลดความซับซ้อนและจุดรั่วซึม
• เทคโนโลยี No-Skive ช่วยให้กระบวนการผลิตง่าย มีประสิทธิภาพ และปลอดภัย

การใช้งาน:
• น้ำมันไฮดรอลิกและน้ำมันหล่อลื่นที่มีส่วนประกอบของปิโตรเลียม

สายยางที่ใช้งานร่วมกันได้:
• 387 (-20 ถึง -32 เท่านั้น)
• 487 (-20 ถึง -32 เท่านั้น)
• 787 (-8 ถึง -32 เท่านั้น)
• 797 (-8 ถึง -32 เท่านั้น)
