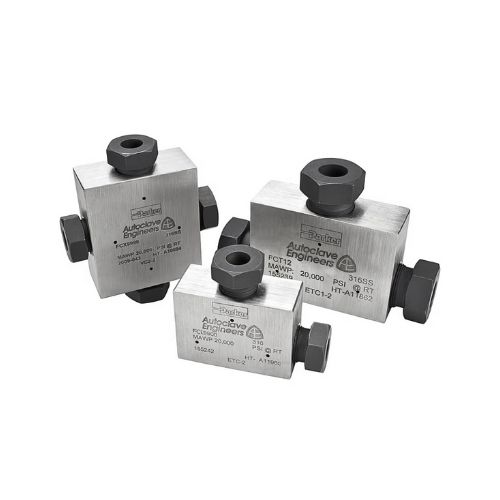

Compression Fitting, 22,500 PSI – FCC Series

คำอธิบาย

เทคโนโลยีการเชื่อมต่อแบบกรวยบาน (FCC) ของ Parker Autoclave ผสานความเรียบง่ายในการติดตั้งและการประกอบของข้อต่อแบบอัดเข้ากับความแข็งแรงของกรวยและเกลียว ใช้เทคโนโลยีปลอกอัดแบบเดี่ยวและปลายท่อบานเพื่อสร้างการเชื่อมต่อแบบซีลโลหะต่อโลหะที่มีความสมบูรณ์สูง เหมาะสำหรับการใช้งานแรงดันปานกลางที่หลากหลายสูงสุดถึง 22,500 PSI (1,550 บาร์) การออกแบบนี้มาพร้อมคุณสมบัติป้องกันการดีดตัวและป้องกันการสั่นสะเทือนเป็นมาตรฐาน จึงไม่จำเป็นต้องใช้ชุดต่อมป้องกันการสั่นสะเทือน

ข้อต่อปลอกอัดรุ่น FCC 22,500 PSI มีให้เลือกหลายขนาด ตั้งแต่ 1/4″, 3/8″, 9/16″, 3/4″ และ 1″ ประกอบด้วย:

• ส่วนประกอบของแกลนด์ ปลั๊ก และปลอก (มาพร้อมกับวาล์ว FCC ทุกตัว)
• ข้อต่อแบบข้อศอก ข้อสาม และข้อต่อแบบไขว้
• ข้อต่อแบบตรงและข้อต่อแบบกั้น

ข้อต่อ FCC ผลิตจากสเตนเลสสตีล 316 ขึ้นรูปเย็นเป็นมาตรฐาน มีรุ่นซูเปอร์ดูเพล็กซ์ 2507 ให้เลือกเป็นอุปกรณ์เสริม ข้อต่อ 316SS ทุกตัวมีแรงดัน 20,000 PSI (1,379 บาร์) และอุณหภูมิใช้งาน -73 ถึง 316˚C (-100 ถึง 600˚F) และข้อต่อซูเปอร์ดูเพล็กซ์ 2507 ทุกตัวมีแรงดัน 22,500 PSI (1,550 บาร์) และอุณหภูมิใช้งาน -45 ถึง 316˚C (-50 ถึง 600˚F)

ปลอกรัด FCC ผลิตจาก Inconel 718 และน็อตรัดท่อเคลือบด้วยโมลิบดีนัมไดซัลไฟด์เพื่อป้องกันการเสียดสี

ข้อมูลจำเพาะทางเทคนิค
ประเภทอุปกรณ์: อัด
การใช้งาน: เครื่องมือวัด
ระดับแรงดัน: 20,000 psi (สแตนเลส AISI 316 เป็นมาตรฐาน), 22,500 psi (วัสดุเสริม 2507 Super Duplex)
วัสดุที่ใช้ในการผลิต: IN718 (ปลอก)
ประเภทการเชื่อมต่อ: FLC250, FLC375, FLC562, FLC750, FLC1000
เส้นผ่านศูนย์กลางภายนอกของท่อ: 1/4 ถึง 1 นิ้ว
รูปทรง: ข้องอ, สามทาง, กากบาท, ตรง, กั้น

ตลาด:
• น้ำมันและก๊าซ
• ปิโตรเคมี
• งานวิจัย
• เคมี

คุณสมบัติ:
• 22,500 psi (2507 SD) หรือ 20,000 psi (316 SS) แรงดันใช้งาน
• ท่อบานเกล็ดป้องกันการแยกท่อ
• พื้นผิวซีลโลหะต่อโลหะซ้ำซ้อน
– ซีลแรกอยู่ที่ ID ของบานเกล็ดท่อ
– ซีลที่สองอยู่ระหว่างปลอกอัดและข้อต่อหรือตัววาล์ว
• ช่วงอุณหภูมิกว้างตั้งแต่ -100°F (-73°C) ถึง 600°F (316°C) และ -50°F (-45°C) สำหรับ 2507 SD
• ปลอกอัด Inconel 718 ชิ้นเดียวช่วยลดข้อผิดพลาดในการประกอบ
• ไม่จำเป็นต้องใช้ข้อต่อต่อมป้องกันการสั่นสะเทือน – การสั่นสะเทือนได้รับการควบคุมตามมาตรฐาน

การใช้งาน:
• แผงทดสอบแรงดันสูง
• แผงกันลื่นสำหรับนอกชายฝั่ง
• การฉีดสารเคมี
• ระบบก๊าซแรงดันสูง
